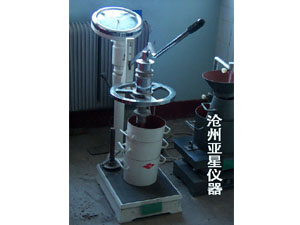

混凝土贯入阻力仪|贯入阻力仪|砼贯入阻力仪-亚星HG-80型混凝土贯入阻力仪性价比高-献县亚星公路建筑仪器厂

1、加荷装置：_测量值应不小于1000N，精度为±5N；

2、测针：长为100mm，承压面积为100mm2、50mm2　和20mm2三种测针；在距贯入端25mm处刻有一圈标记。

3、砂浆试样筒：上口径为160mm。下口径为150mm，净高为150mm刚性不透水的金属圆筒。

1、应从按本标准第2章制备或现场 取样的混凝土拌合物试样中，用5mm标准筛筛出砂浆，每次应筛净，然后将其拌合均匀。将砂浆一次分别装入三个试样筒中，做三个试验。取样混凝土坍落度不大于70mm的混凝土宜用振动台振实砂浆；取样混凝土坍落度大于70mm的宜用捣棒人工捣实。用振动台振实砂浆时，振动应持续到表面出浆为止，不得过振；用捣棒人工捣实时，应沿螺纹旋方向由外向中心均匀插捣25次，然后用橡皮锤轻轻敲打筒壁，直至插捣孔消失为止。振实或插捣后，砂浆表面应低于砂浆试样筒口约10mm；砂浆试样筒应立即加盖。

2、砂浆试样制备完毕，编号后应置于温度为20±2℃的环境中或现场同条件下待试，并在以后的整个测试过程中，环境温度应始终保持20±2℃。现场同条件则试时，应与现场条件保持一致。在整个测试过程中，除在吸取泌水或进行贯入试验外，试样筒应始终加盖。

3、凝结时间测定从水泥与水接触瞬间开始计时。根据混凝土拌合物的性能，确定测针试验时间，以后每隔0.5h测试一次，在临近初、终凝时可增加测定次数。

4、在每次测试前2min，将一片20mm厚的垫块垫入筒底一侧使其倾

斜，用吸管吸去表面的泌水，吸水后平稳的复原。

5、测试时将砂浆试样筒置于贯入阻力仪上，测针端部与砂浆表面接触。然后在10±2s内均匀地使测针贯入砂浆25±2mm深度，记录贯入压力。_至10N；记录测试时间，_至1min；记录环境温度，_至0.5℃。

6、各测点的间距应大于测针直径的两倍且不小于15mm，测点与试样筒壁的距离应不小于25mm。

7、贯入阻力测试在0.2~28MPa之间应至少进行6次，直至贯入阻力大于28MPa为止。

8、在测试过程 中应根据砂浆凝结状况，适时更换测针，更换测针宜按表选用。
