定硫仪|水泥定硫仪-亚星定硫仪质量好！-献县亚星公路建筑仪器厂

本仪器不仅适用于五大水泥中硫酸盐硫（so3）的测定也适用于各特种水泥如铝酸盐水泥、氟铝酸盐水泥、硫铝酸盐水泥、明矾石彭胀水泥、U—型膨胀计以及上述各水泥的生料、熟料及其原材料中硫酸盐硫（SO3）的测定。
应用定硫仪测定水泥中的硫酸盐硫（SO3），不同于离子交换法的_特点，是不受试样中氟、磷、氯等阴离子的干扰。因而在使用萤石─硬石膏复合剂的水泥厂中，应用定硫仪测定三氧化硫，可_消除来自萤石中氟的干扰，得到准确的分析结果。
对于尚未采用的萤石—硬石膏复合矿化剂生产的大型旋窑水泥厂，应用定硫仪测定出该厂水泥的三氧化硫，可及时提供准确结果，有利于出厂水泥的质量监督。

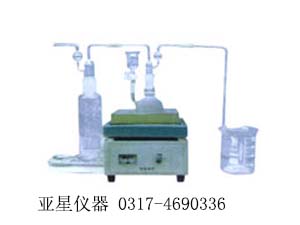

仪器部件
微型空气泵 1只
洗 气 瓶 4只
加 液 漏斗 1只
600W调温电炉 1台
导 气 管 1根
止 水 夹 1个
硅 橡胶 管 25cm
仪器的装配
１． 600W定硫仪电炉的电源电压为：220V
２． 微型空气泵的电源为：220V
３． 将洗气瓶的磨口涂上凡士林油，并装入100毫升5 % 硫酸铜溶液[配制时加2—
3毫升硫酸（1:2）]。
４． 将加液漏斗的活塞涂上凡士林油。活塞的尾端，用直径相应的乳胶管剪成一圆
圈套上，以防活塞滑落或漏气。
５． 洗气瓶的出气管及置于吸收瓶中的导气管的进气端，套上一段6━6.5cm长的硅
橡胶管，（φ13×5×4ｍｍ），套入玻璃管的深度为2━2.5cm。
６． 微型空气泵的出气管于洗气瓶的进气管用直径为4mm，长40—50cm长的乳胶
管联接。
７． 实验时仪器的联接：
1） 首先于吸气瓶内加入300毫升水及20毫升锌—氨溶液，然后将导气管放入瓶
内。
2） 将反应瓶放在电炉上。反应瓶内应称取的试样量以及所加试剂等，详见《应
用定硫仪测定水泥及生料中的三氧化硫》。
3） 将洗气瓶的出气端与反应瓶的进气端相连接，并保持平稳。
4） 然后再将反应瓶的出气端与吸收杯中的导气管相连接。
5） 将加液漏斗置于反应瓶的插口内，并略加转动，以防漏气。漏斗的方位应在
操作者一侧，以方便操作。
6） 整个装置应保持平行、平稳。下一步操作，如开动空气泵、调整电压进行加
热等，详见《应用定硫仪测定水泥及生料中的三氧化硫》。
试验完成后仪器的拆卸步骤
1. 在加热完后，继续通气的情况下，首先关闭电炉（将电压调到零）。
2. 卸下吸收瓶一端的导气管，并用水冲洗伸入溶液部分的导气管的内外壁（以吸收杯盛
接）。
3. 取下反应瓶，放在耐火板或石棉网上，以免炸裂。
4. _后关闭空气泵。如连续进行试验，空气泵也可不必关闭。
5. 在停止试验时，应将导气管放入盛有稀硫酸的玻璃瓶中；加液漏斗用后不必洗涤或烘
干，置于小烧杯内保存备用。
6. 有关滴定操作，详见《应用定硫仪测定水泥及生料中的三氧化硫》
注意事项
1. 实验时，反应瓶的进、出口决不能接反。否则，当开动空气泵时反应瓶中的氯化亚锡
—鳞酸溶液即被压入吸收瓶内，使整个试验失败。遇此情况，__清洗吸收瓶及导气管，然后方能重新称样试验。
2. 每进行完一次试验（通常是在滴定完了之后），应趁热将反应瓶内的氯化亚锡—鳞酸溶
液倒出，洗净、烘干，备用。否则，放冷后由于瓶内的氯化亚锡磷酸溶液形成糊状，则不易洗涤干净
3. 由于许多水泥厂的电源电压波动幅度较大，实验时以电压表的电压数值为准。
4. 在实验过程中，如电压过高或加热时间较长，则于反应瓶的底部易形成白色沉淀物（偏
磷酸），不易洗掉。为防止此类现象出现，可采取以下措施：
（1） 实验时将输出电压适当将低。原规定在200V加热10分钟，180V再
加热5分钟；改为180V加热分钟，再于160V加热5分钟。
（2） 于220V加热至吸收瓶内出现白色的沉淀ZnS后，将电压将至200V
—210V再加热3—4分钟，然后再于160V—170V加热5分钟.
实验时，分析人员应准确的记录加热时间或使用定时闹钟准确报时，如加热时间过长，即便采取上述措施，也同样会在反应瓶内出现白色沉淀物，难以洗去。如出现此种情况时，应先将反应瓶内的氯化亚锡—磷酸溶液趁热倒出，并用水刷洗，然后再加入50—60毫升的水，放在电炉上加热沸腾数分钟，刷洗。如此重复进行，直至_清洗干净为止。若实在难以_，可在加水煮沸时加入2—3粒氢氧化钠（钾），但这样会对反应瓶产生_的侵蚀作用。
