_粒径大于20毫米的级配集料，仍采用20毫米以下的级配料进行试验。此时所得的集料回弹模量可能偏小些（仅指内径为152毫米的试筒，如试筒内径为200毫米，集料的_粒径可增大到25毫米）。
仪器的原理：试件在_载荷的作用下产生形变，卸去载荷，形变恢复。但载荷大于试件的弹性变形时即产生塑性变形。本仪器采用械杆法对试件进行加荷、卸荷试验，以得到试件的回弹模量和塑限值。
主要技术参数：
械杆比：10：1
承载板面积：Φ25.2毫米—5平方厘米
Φ37.5毫米—11平方厘米
Φ50.5毫米—20平方厘米
例：加压端砝码重量为5kg，则压头对试件的压力为5kg×10=50kg。
试验时应配备的器具
1、百分表二只
2、秒表一只
3、天平、感量0.01克一台
4、台称、称量10kg，感量1—5克一台。
5、试筒，即内径152毫米，高171毫米击实仪一套。
6、筛：孔径60、40、25、20、5毫米园孔筛；
7、拌和工具：盘、刀、小铲；
8、量筒：100毫升和500毫升各一个；
9、直刮刀：长200—250毫米用以刮平和修饰试件表面。同时配一长150毫米的尖头修土刀；
10、烘箱；
11、脱模器。
注：本厂出厂的回弹模量测定仪仅本百分表两块。
试验步骤：
1、 试料的准备。如试料为粗颗粒的级配集料，则筛去试料中直径大于20毫米的颗粒。如20毫米以下集料的颗粒级成不符合级配要求，则添加所缺粒料，使 其达到级配要求。
2、 击实试验。按击实试验法测定材料的_含水量和_干容量，并绘制含水量一干容量关系图。
3、 制试件。对于路基土做3-4组击实功不同的试件。
例如：击实功能分别为5.62kgcm/cm3（相当于轻型击实试验未能），12.5kgcm/ cm3左右的试件，每组6-7个点，利用这些试件做的回弹模量试验。
对于路面材料，参照承载比试验法的制作方法制取试件，同一种试件做2-4个，其中一半进行泡水测膨胀量。然后一起进行逐级加荷、卸荷试验（即测回弹模量）。
4、 回弹模量测定仪的操作：

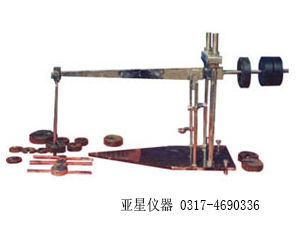

装置如图：
（１）选定承载板上单位压和；
① 选定承载板上单位压力；
② 对于计算含水量大于塑限的土基用0.5-1.0kg/cm2
③ 对于底层材料用３—４—kg／cm2
④ 对于基层材料用５－７kg／cm2
（２）、将带试筒的试样倒置在仪器的底板，安放直径约为试筒四分之一的承载板；调平杠杆，使加砝码的一端翘上，并安置百分表。
（３）、预压：先用计算的_荷载对试件进行１－２次加荷，卸荷预压试验。在试验过程中，进一步调整承载板的位置、承载板与试样表面的接触、械杆的高低，并调整百分表的指针指零，并使百分表预压１毫米。
（４）、测回弹形变；将计算好预定的单位压力分成４－６个等份，作为每次加荷的数量（_后_荷载可略大于预定的计算总压力）。
①施加_级荷载（如为预定_荷载的五分之一），用秒表计时，待荷载作用达１分钟时记录百分表读数，同时卸去荷载，让试样的形变恢复，到１分钟时记录百分表的读数。
②在结束前一步骤的同时施加_级荷载（即预定荷载的五分之二）。等荷载载作用达１分钟时，记录百分表读数，并卸去荷载，让试样的形变恢复，到１分钟时记录百分表读数。
③按上述步骤逐级进行第三、第四、直至_后_加荷、卸荷试验。
