自密实混凝土平板约束早期塑性开裂试验仪|平板约束早期塑性开裂试验仪|早期塑性开裂试验仪-亚星自密实混凝土平板约束早期塑性开裂试验仪有质有量！-献县亚星公路建筑仪器厂

【产品名称】自密实混凝土平板约束早期塑性开裂试验仪,又称:平板约束早期塑性开裂试验仪,简称：塑性开裂试验仪
【产品特点】

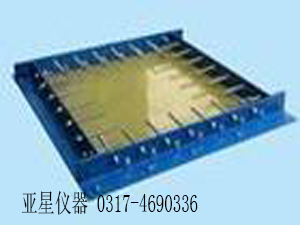

功能：自密实混凝土平板约束早期塑性开裂试验方法采用的早期塑性开裂试验方法参照《混凝土结构耐久性设计与施工指南》，试件尺寸600mm×600mm×63mm，模具边框用63*40*6.3的槽刚制作，模具四边与底板通过螺栓固定在一起，以提高模具的刚度，在模具每个边上同时焊接两排共14个Φ10×100mm螺栓伸向锚具内侧，两派螺栓相互交错，便于浇筑的混凝土能填充密实，当浇筑的混凝土平板发生收缩时，四周将受到螺栓的约束。底板采用不小于20mm的密度板，底板上铺聚氯乙烯薄膜隔离层。模具作为试验装置的一部分，实验时与试件连在一起。按试件配比拌和混凝土，每组试件至少两个，试件按规定条件养护。试件浇筑、振实、抹平，从而评定混凝土包括塑性收缩、干燥收缩合资收缩影响在内的早期开裂倾向，试件成型2h后取下塑料薄膜，用电风扇吹试件表面，风向平行于试件表面，风速2m/s，环境温度30℃，相对湿度60%。记录开裂时间、裂缝数量、裂缝长度和宽度，从浇筑起，记录至24h。
【配套试验】
自密实混凝土圆环后期干缩开裂测试方法
如图1所示，试模内环直径为250mm，外环直径为300mm，高150mm。混凝土在两环中成型，浇注完后立即用塑料薄膜遮盖养护，48h后拆除外模，并在试件顶部涂上一层沥青石蜡（或者硅胶密封），以防止混凝土环上表面的水分蒸发，然后将所有试件放置在湿度为50%，温度为20℃的干燥条件下进行养护，从养护初始开始，每隔0.5d定时观测裂缝出现的初始时间tcr，开裂后的试件测试裂缝的宽度，测试时采用100倍裂缝放大镜观测，测试时沿高度均匀选取10个点，用×25倍的带刻度显微镜测试裂缝的宽度再取其平均值作为Wd。tcr和Wd可以用来表征不同配比混凝土相对抵抗收缩开裂能力的高低，连续测量并记录到成型后28d。
用户如有进一步需要，本厂可供应配套仪器，精诚服务，欢迎联系。
